製造工程
manufacturing
flow
製造の流れ
![材料切断](/assets/img/manufacturing/flow1.png)

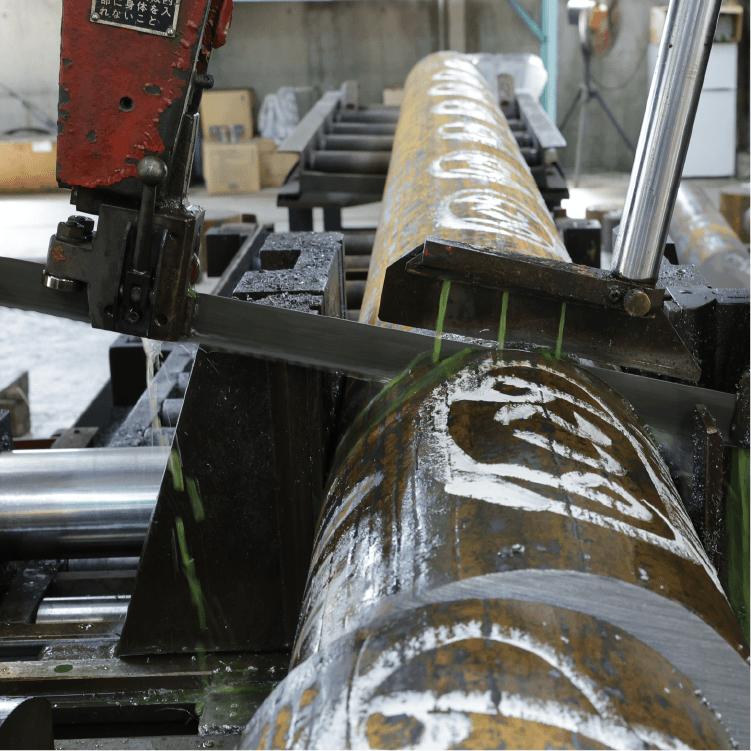

材料切断
![加熱](/assets/img/manufacturing/flow2.png)
加熱
![抑え込み](/assets/img/manufacturing/flow3.png)

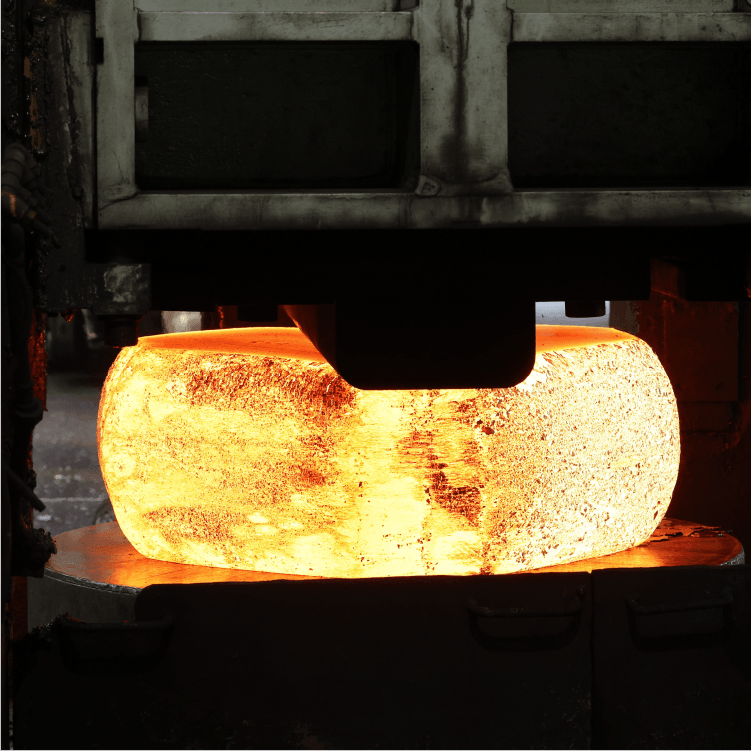

据込
![孔抜き](/assets/img/manufacturing/flow4.png)

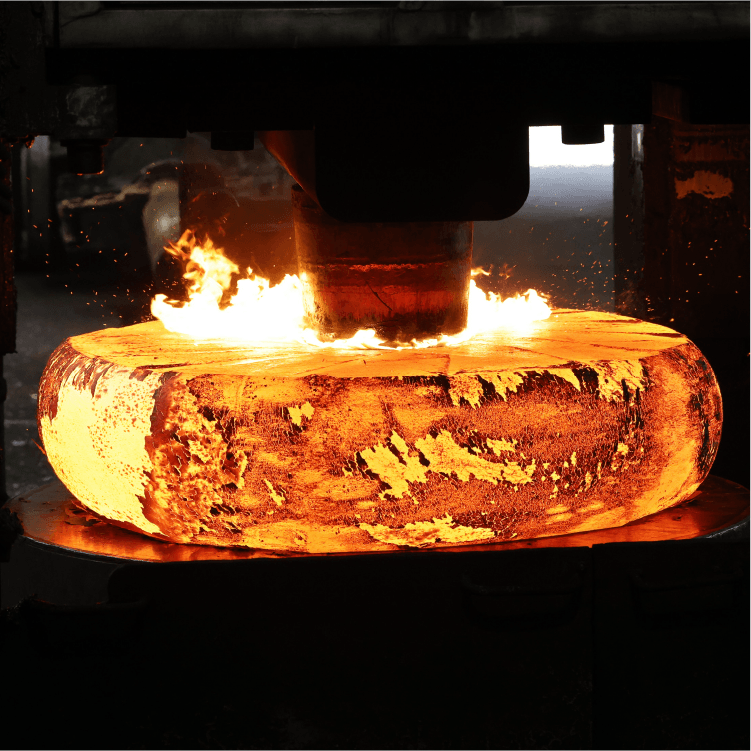

孔抜き
![馬掛け](/assets/img/manufacturing/flow5.png)

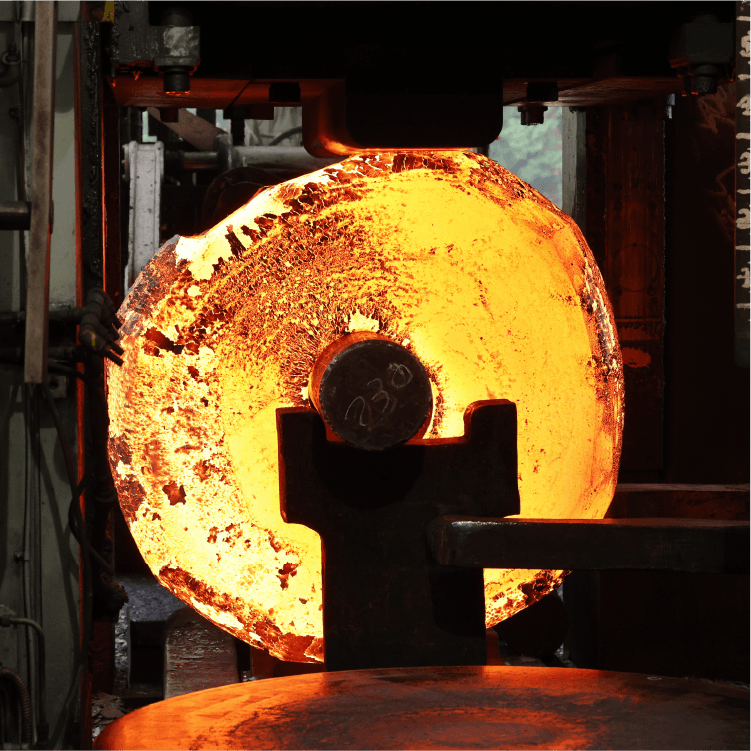

馬掛け
![圧延](/assets/img/manufacturing/flow6.png)

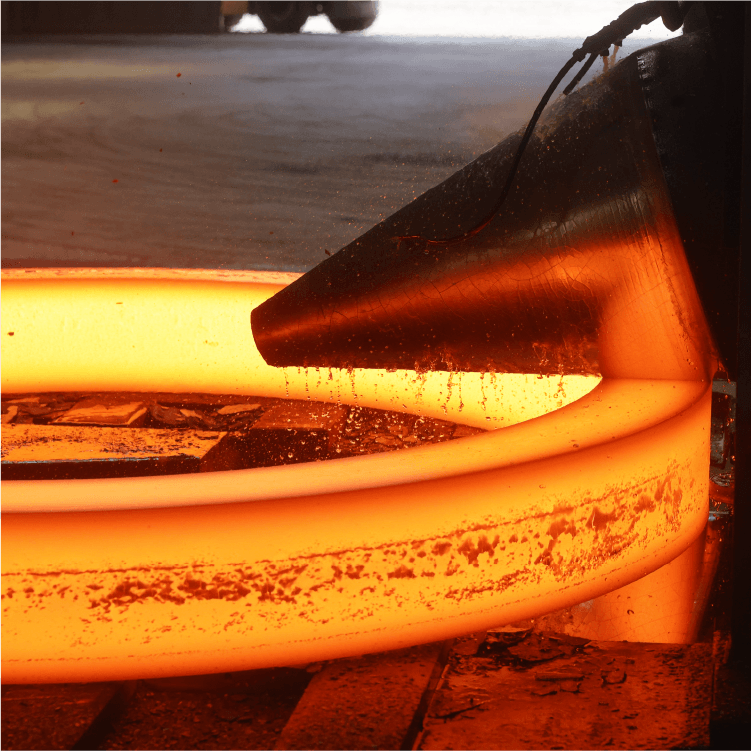

圧延
![リング切断](/assets/img/manufacturing/flow7.png)

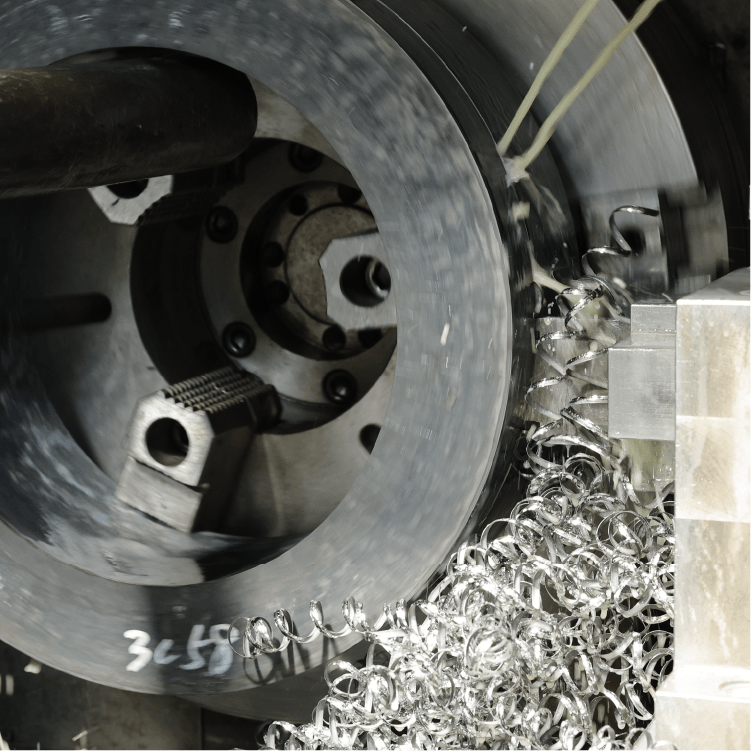

リング切断
![熱処理](/assets/img/manufacturing/flow8.png)

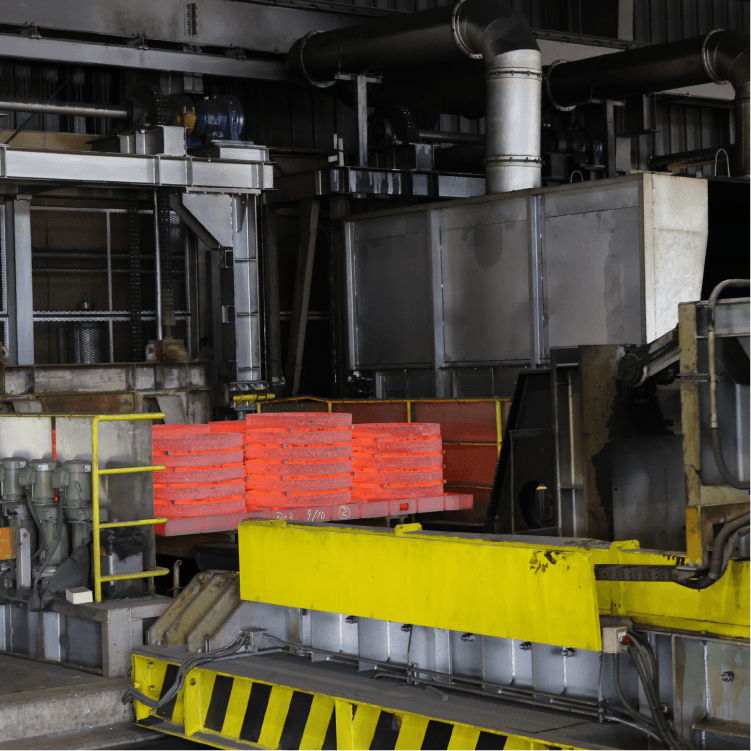

熱処理
![製品](/assets/img/manufacturing/flow9.png)

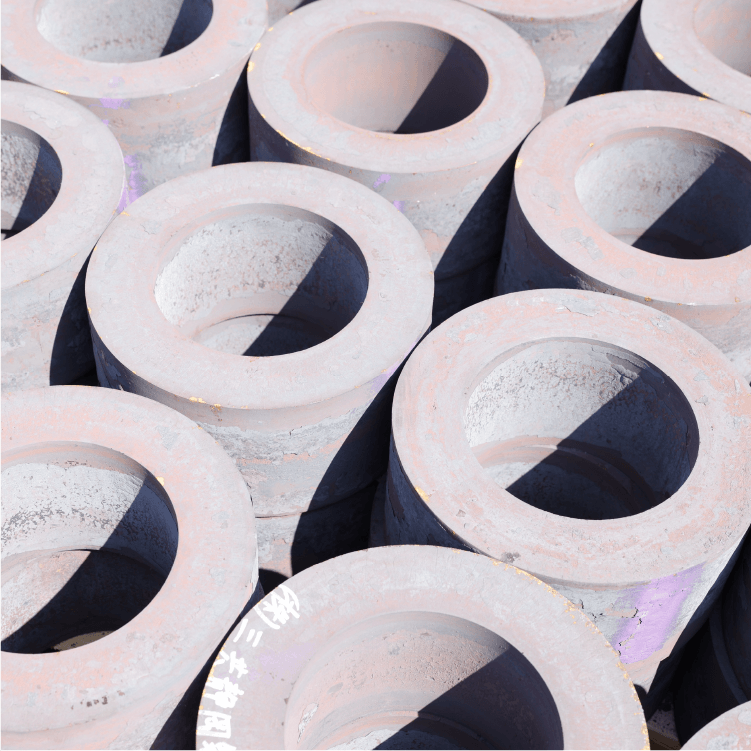

製品
![](/assets/img/manufacturing/size_fig.png)
size
対応サイズ
機種 | R2700 | R2500 | R1500 | R1100 | R600 | N600 |
---|---|---|---|---|---|---|
最大製品(kg) | 3200 | 1500 | 300 | 350 | 97 | 97 |
最大外径(mm) | 2700 | 2500 | 1480 | 1080 | 580 | 600 |
最小内径(mm) | 500 | 300 | 300 | 200 | 150 | 150 |
最大高さ(mm) | 580 | 445 | 320 | 380 | 230 | 270 |
material
対応素材
-
チタン合金
Titanium-alloy
-
鉄
Iron
-
銅
Bronze
-
ステンレス
Stainless
-
アルミ
Aluminum
![](/assets/img/manufacturing/before_delivery_fig.png)
processing
納品前加工について
![材料切断](/assets/img/manufacturing/before_delivery1.jpg)

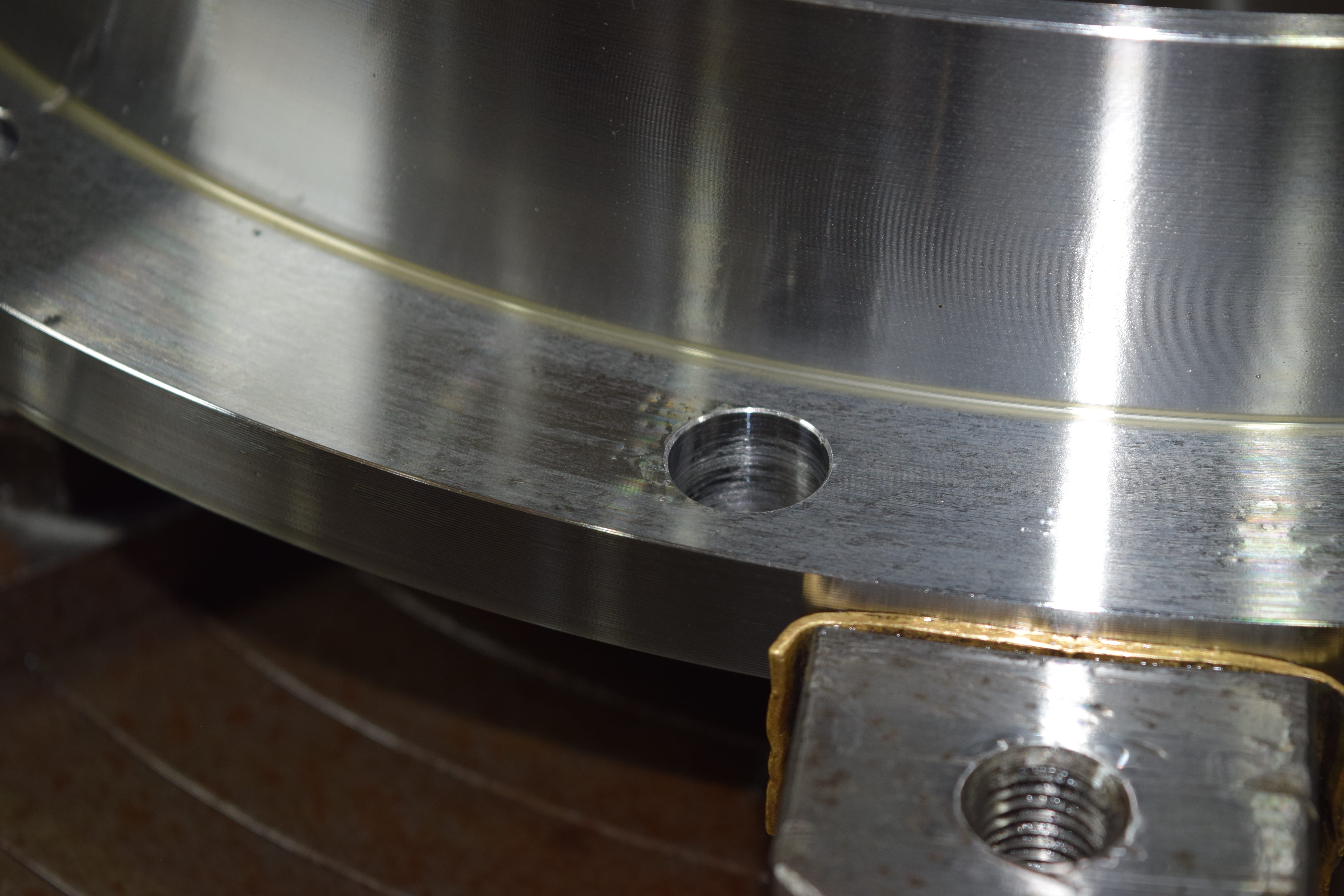

穴加工
![加熱](/assets/img/manufacturing/before_delivery2.jpg)

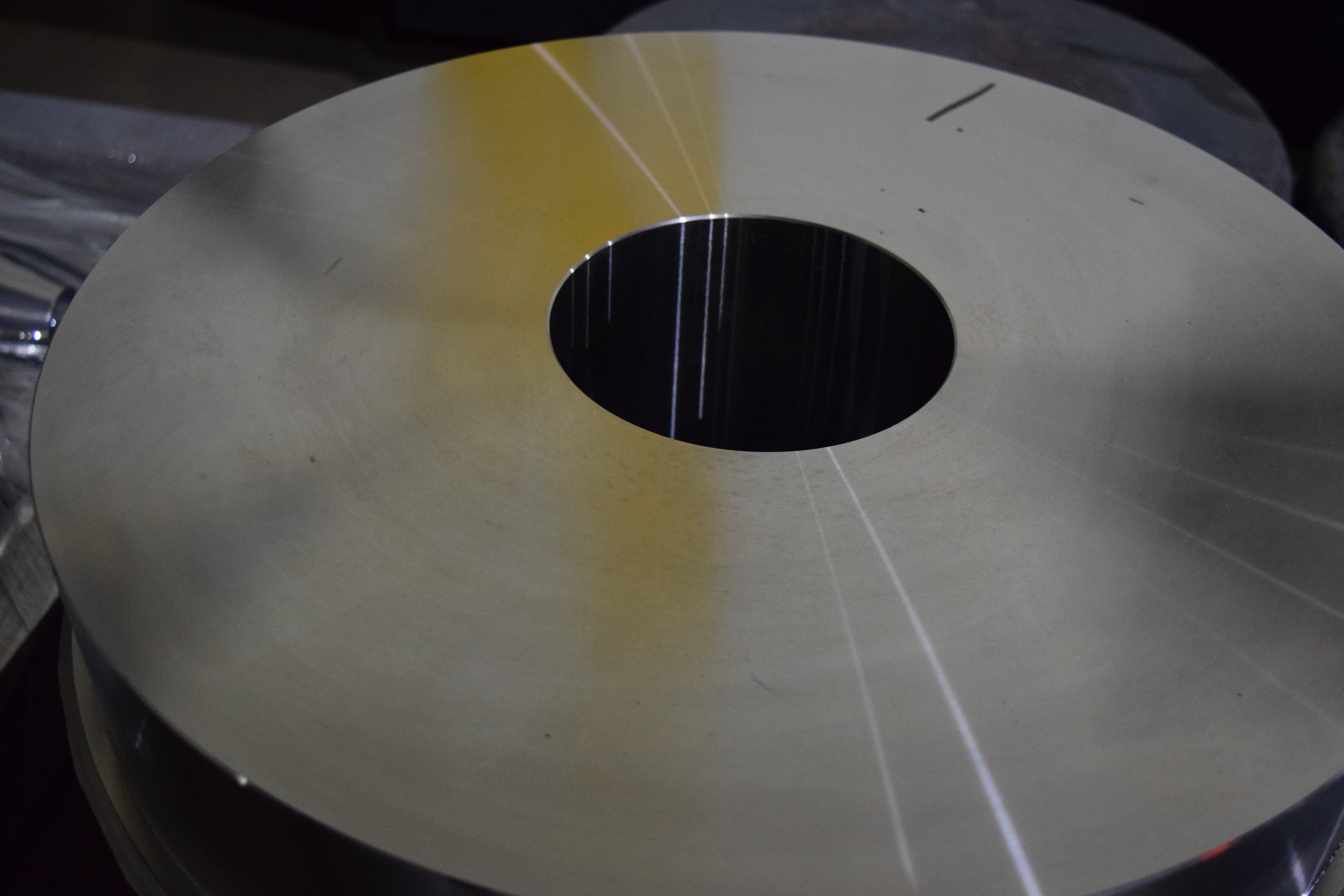

穴加工
![抑え込み](/assets/img/manufacturing/before_delivery3.jpg)

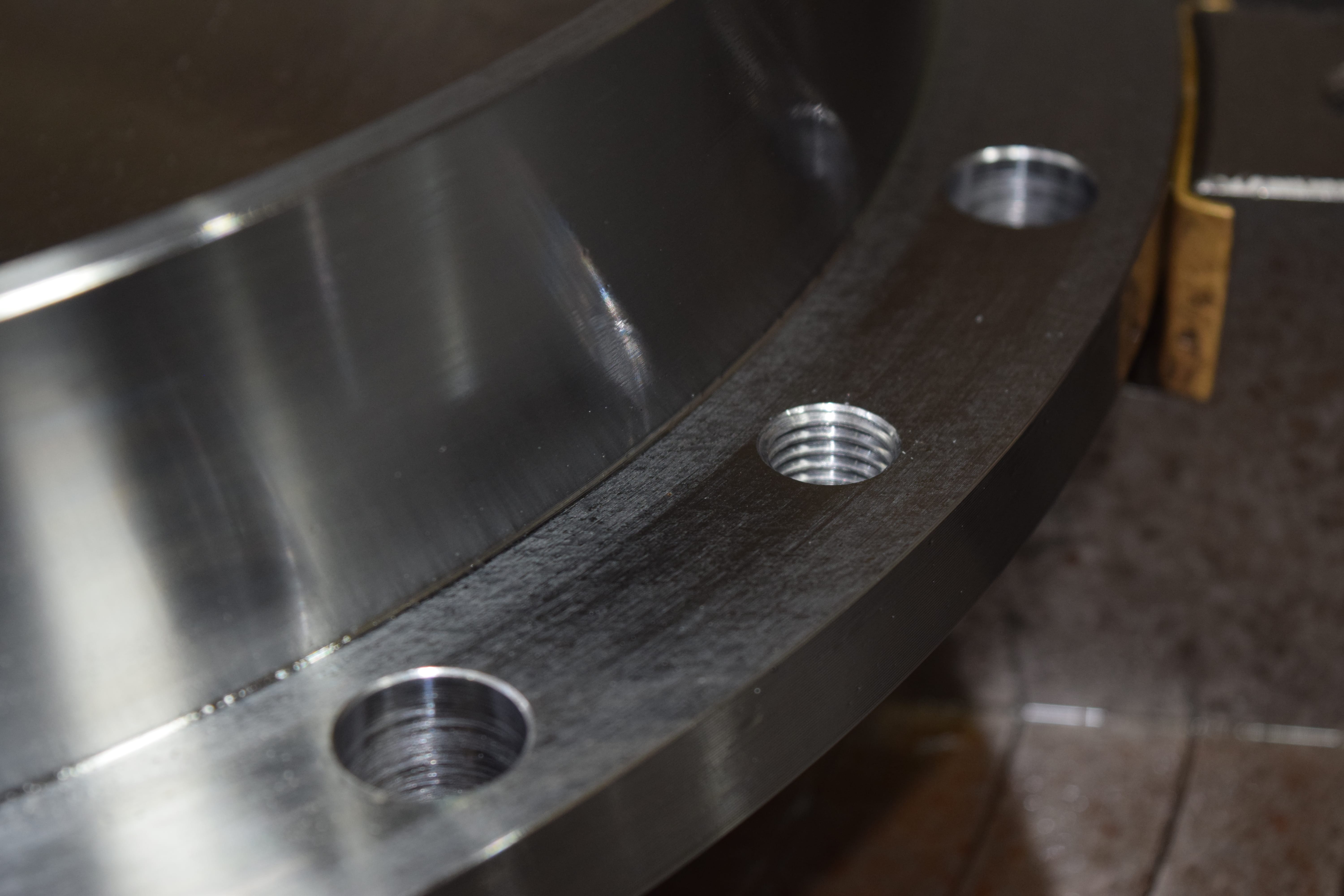

ザグリ穴加工
![孔抜き](/assets/img/manufacturing/before_delivery4.jpg)

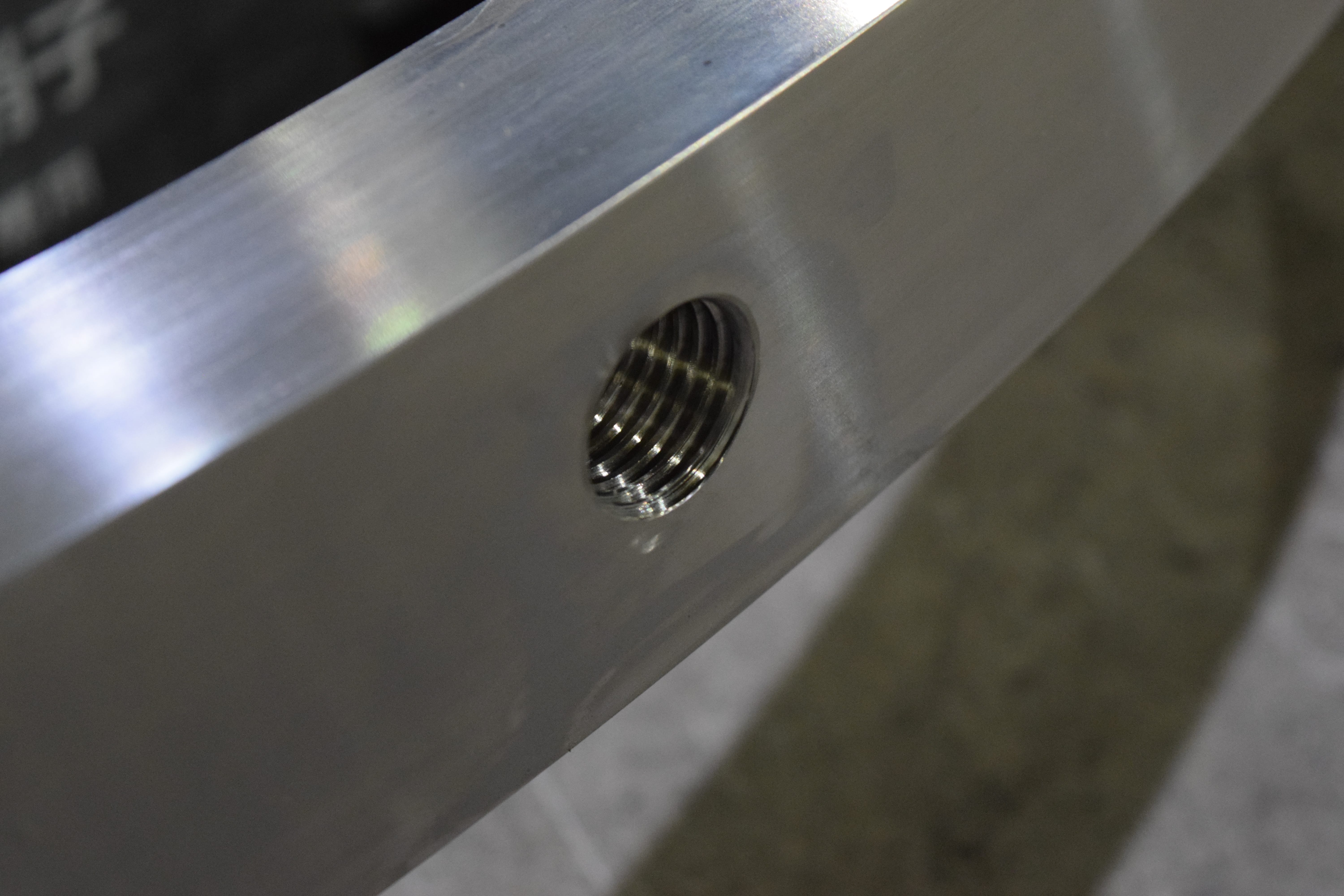

タップ穴加工
![馬掛け](/assets/img/manufacturing/before_delivery5.jpg)

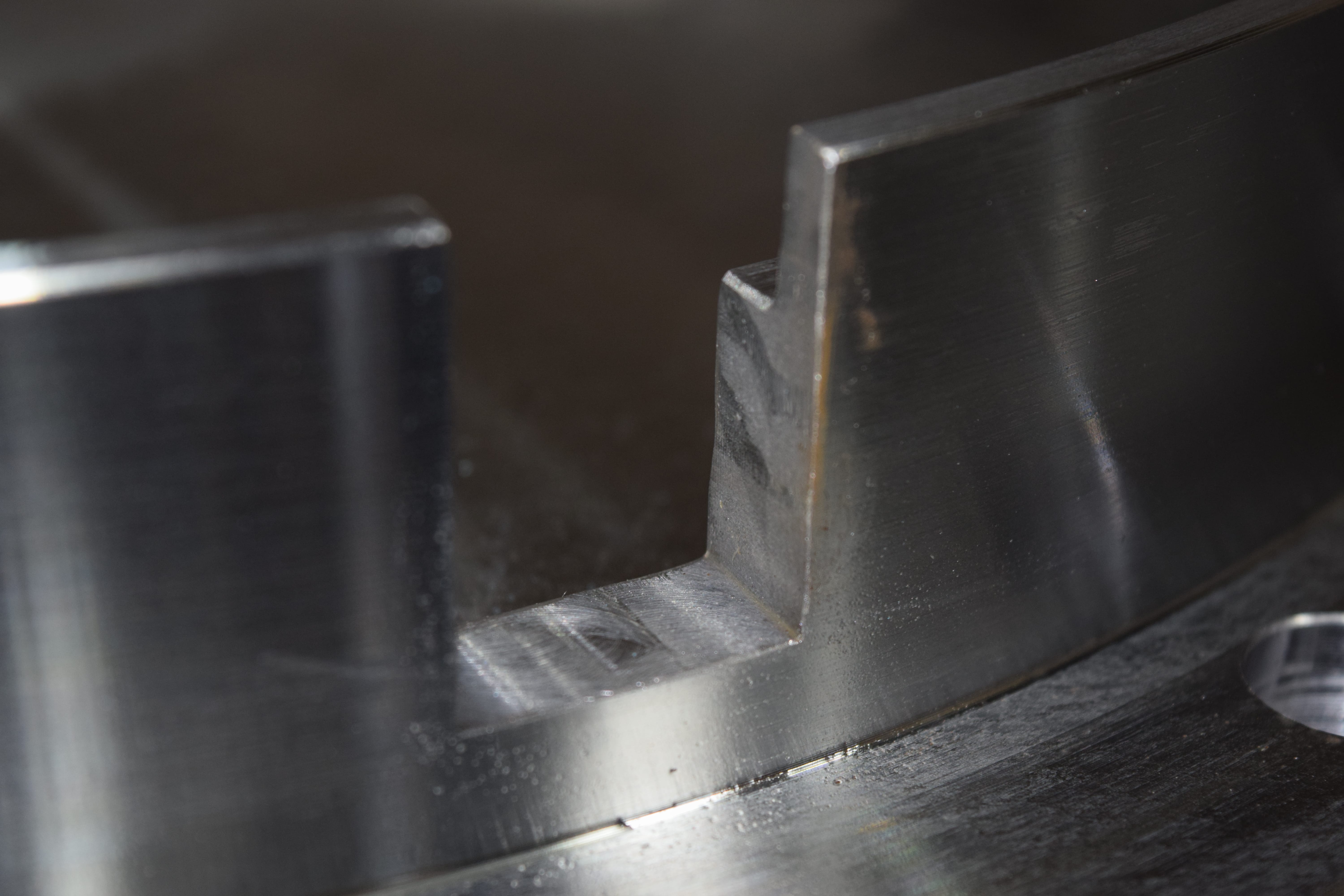

ミーリング加工
![圧延](/assets/img/manufacturing/before_delivery6.jpg)
開先加工
inspection
検品について
当社には、製品に問題が生じないようにチェックを行う「品質保証課」を設置しております。
製品の完成後には寸法や外観に問題がないか確認を行い、ご要望により機械試験(材料の機械的性質を測定する試験)にも対応しています。
温度管理指定がある金属材料については温度を監視しながら工程を進めており、管理状況を記録しております。また、金属材料加熱時の炉内部に温度差が生じていないか検証する炉検定を実施しており、確実な温度管理に取り組んでおります。
